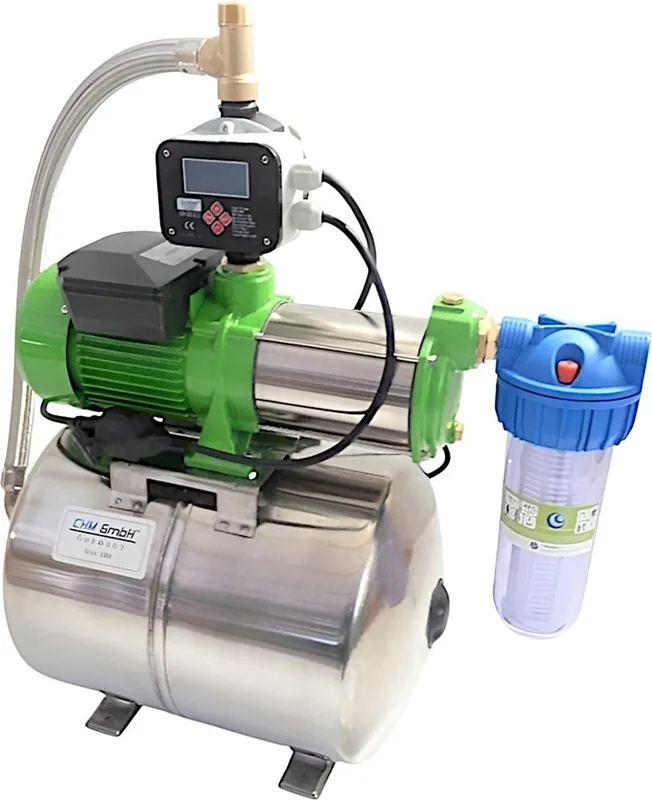

Neue Ware CHM GmbH® Hauswasserwerk Edelstahl 100 L, 6,5 Bar, 10.000 L/h, el. einstellbare Pumpensteuerung/Trockenlaufschutz

Hauswasserwerk HMC 170 5-SH, Drucktank 100l Edelstahl, CH 20, Panzerschlauch 100 cm, Wasserfilter

Achtung

Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fuße der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil direkt vor der Pumpe oder oberhalb der Saugleitung empfehlen wir nicht und raten vom Kauf ab !!!!!

Technische Daten Kreiselpumpe:

:

1650 Watt 1,65 KW

Spannung: 230 V / 50 Hz

Schutzklasse: IP 44

Förderhöhe: 65 m

Max. Druck: 6,5 Bar

Max. Fördermenge: 10200 L/h – 170l/min.

Robuste und rostfreie Edelstahl Welle

5 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe

Max. Ansaughöhe: 8 m bei 11/4“ Zoll

Max. Wassertemperatur: 35°C

Anschluss Saug- und Druckseite: 11/4“Zoll IG

Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage

auf einem Membrankessel (z.B. Hauswasserwerk)

Kabellänge: 30 cm mit Stecker

Maße Pumpe: LxBxH 46 x 18 x 21 cm

Technische Daten Membrankessel:

Max. Druck: 10 Bar Max. Test Druck 10 BarWandung 100 L: 1,2 mmBetriebstemperatur: 0-100 °Butyl Membran GummiblaseAnschluss 1 Zoll Edelstahl FlanschLuftdruck 1,8-2,0 barAbmessungen Kessel + Platte:Höhe 47 cm Länge 71 cm Durchmesser 44 cmPlatte Pumpenplatte: 20cm x 16,5cm x 4cm

Technische Daten elektronischer Druckregler

Eingangsspannung: 220-240 Volt

Maximaler Betriebsdruck: 10 Bar

Arbeits-und Schaltleistung bis 2,2 KW

Frequenz: 50-60Hz

Zeit einstellbar für automatischen Neustart

Ausschalt Druck einstellbar: 0,5 – 9,8 Bar

Einschalt Druck einstellbar :

Prozentual 30-80 % von eingestellten Ausschalt Druck = 0,3 7,9 bar

Maximale Temperatur: 60 °

Stromaufnahme: 10 A Schutzklasse IP54

Trockenlaufschutz:

Schaltet die Pumpe bei Wassermangel aus

Rückschlagventil: Verhindert Druckschlageffekte

Anschluss: 2 x 1″ Außengewinde

Abstand zwischen beiden Wasserdurchflüssen außen 170 mm

Kabellängen: Kupplung 50 cm und Stecker 90 cm

Abmessungen: 25 x 17 x 17 cm

Funktionsweise:

Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor „Trockenlauf“.
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.

Vorfilter Pumpe:

10″ Filter für 6000l/h

Anschlussgewinde: G1 “ (Gewindedurchmesser 33,3 mm) Max.Betriebsdruck: 7 bar Wassertemperatur: 45 ° CWasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µmEingang: 1 Zoll Innengewinde Messing BuchseAusgang:1 Zoll Innengewinde Messing BuchseGröße des Filter Innenkörper:Ø 65 mm Länge: 240 mmAußenabmessungen: Ø 110 mm Länge: 310 mm

• !! Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen>max. 3 Beregner anschließbar !!

• Bitte bachten Sie das wir PE Rohre als Saugleitung nicht empfehlen!!

• Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
• dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
• Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
• Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
• Die Saugleitung sollte einen Durchmesser von 1″ – 1 1/4″ haben und nicht kleiner bzw. größer sein.
• Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!

Lieferumfang:

Druckkessel 100 Liter Edelstahl, Kreiselpumpe 1650 Watt Inox, Pumpensteuerung, Wasserfilter 4000 l/h

Verbindungsschlauch Pumpe/Kessel inkl. Verschraubung/Reduzierung/Doppelnippel und Anschlusskabel.

Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert.

Bedienungsanleitung Deutsch/Englisch

Die Lieferung besteht aus 2 Paketen !!

Maße Pumpe: 46 x 18 x 21 cm (LxBxH); Kessel + Platte: 71 x 44 x 47 cm (LxBxH); Elektronischer Druckregler: 25 x 17 x 17 cm; Filter Innenkörper: Ø 65 mm Länge: 240 mm; Filter Außenabmessungen: Ø 110 mm Länge: 310 mm Leistung 1650 W Durchflussmenge 10000 l/h Modell HMC 170 5-SH Anschlussgröße in Zoll 1 1/413/41/2 Förderhöhe 65 m Betriebsdruck in Bar 6.5 bar Maximaler Arbeitsdruck 10 bar Lieferumfang Druckkessel 100 Liter Edelstahl, Kreiselpumpe 1650 Watt Inox, Pumpensteuerung, Wasserfilter 4000 l/h Verbindungsschlauch Pumpe/Kessel inkl. Verschraubung/Reduzierung/Doppelnippel und Anschlusskabel. Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage geliefert. Bedienungsanleitung Deutsch/Englisch Die Lieferung besteht aus 2 Paketen !! EAN 0681262583731681262583731 Herstellernummer HWW5SH-100Linox IP-Schutzklasse IP44 Hersteller CHM
