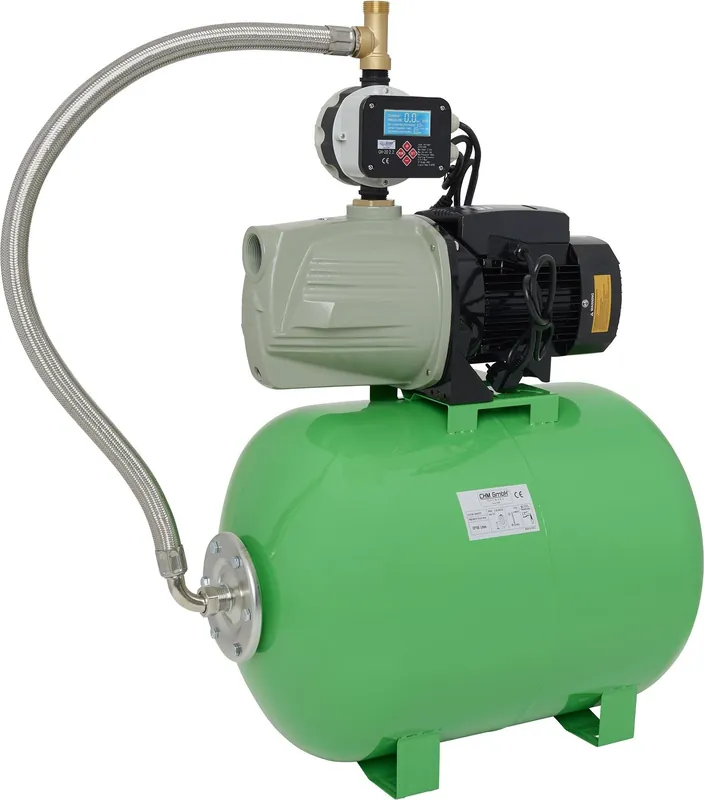

Markenprodukt Hauswasserwerk selbstansaugend 5,5 Bar 7000 L/h, JET Gartenpumpe mit Aluminium Laufrädern und einstellbaren Druckschalter/Trokenlaufschutz

Selbstansaugendes Hauswasserwerk mit starker JET Pumpe (Messing Laufräder)

Das CHM GmbH Hauswasserwerk verfügt über eine individuelle Einstellmöglichkeit für den Ein- und Ausschaltdruck !!

Der integrierte Trockenlaufschutz in dem CH 20 2.2 Druckschalter, schützt die Pumpe vor einem Trockenlauf bei Wassermangel !!

Technische Daten Jet-Gartenpumpe selbstansaugend:

Eingangsspannung: 230 Volt
Förderhöhe: 55 Meter
Arbeitsleistung 1,5 KW
Max. Druck: 5,5 bar
Max. Fördermenge: 7000 L/h – 116 L/min.
Max. Ansaughöhe: 9,8 m bei 1,5 Zoll
Max. Temperatur: 60 °C
Stromaufnahme: 9,5 A
Schutzklasse: IPX4
Saug u Druckseite: 1,5 Zoll IG und 1,5 Zoll IG
Gewicht: 25 kg
Kabellänge: 30 cm mit Stecker
Maße: 55 x 25 x 28 cm

Druckschalter CH 20:

Technische Daten:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar: 0,5 – 9,8 Bar
Einschalt Druck einstellbar : Prozentual 30-80 %
von eingestellten Ausschalt Druck = 0,3 7,9 bar (Werkseinstellung 5,0 Bar)
Auch für 380 Volt Pumpen über Schütz geeignet siehe Schaltplan bei Bilder
Maximale Temperatur: 60 °
Stromaufnahme: 10 A
Schutzklasse: IP54
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1″Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Kabellänge Stecker 80 cm und Kupplung 50cm
Abmessungen: 25 x 17 x17 cm
Gewicht: 1,6 kg

Membrankessel 100 L stahl:

Max. Druck: 6 Bar

Max. Test Druck 8 Bar

Wandung: 1,2 mm Anschluss 1 Zoll

Betriebstemperatur: 0-100 ° C

Butyl 100 L Gummiblase

Luftdruck 1,9-2,0 bar

Abmessungen Kessel inkl. Pumpen Platte: LxBxH 71 x 44 x 47 cm

Pumpenplatte: 20cm x 16,5cm x 6,5 cm

Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den ENNormen !!!

!! Achtung!! Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kesselüberprüfen und Luft nachfüllen.

Der Luftdruck bei einem leerem Kessel soll ca. 1,9-2,0 bar betragen.

Deutsche/englische Bedienungsanleitung plus Aufbauanleitung !!

Wichtig!
Das Hauswasserwerk sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max.

Maße 71 cm L x 44 cm B x 47 cm H Breite 44 cm Gewicht 28 kg Kabellänge 0.25 m Leistung 1500 W Modell HWW JEt 159 LN CH 20 Version mit Druckschalter einstellbar und Trockenlaufschutz Materialinformationen Aluminium, Messing, Stahl, Butyl Spannung 230 V Förderhöhe 55 m Betriebsdruck in Bar 5.5 bar Bewegungsmelder Nein Maximaler Arbeitsdruck 5.5 bar Stückzahl 1 Lieferumfang selbstsaugende JET Pumpe 1,5 kw mit Druckschalter und Membrankessel Besondere Merkmale Selbstansaugend bis 9,8 m, einstellbarer Druckschalter mit Trockenlaufschutz, Membrankessel, Automatikfunktion, luftgekühlt, für Dauerbetrieb geeignet, mit Gleitringdichtung EAN 9505562192718 Herstellernummer HWW JET 159LN CH 20 100 CF 6 Bar IP-Schutzklasse IP54 Hersteller CHM
